今天起，视界面望远镜将为黑洞拍下史上第一张“照片”

BKrJSNCZ

作者：苟利军   黄月

研究黑洞将近20年，我常常被人问到“黑洞是什么样的”。

说实话，我并不确定。
除了在论文课件中自制的效果图，第一次“亲眼”看到黑洞形象是2015年在电影院里，荧幕上是《星际穿越》中的黑洞“卡冈图雅”——深不见底的黑色中心与明亮立体的气体圆环——相对论物理学家基普·索恩为影片设计的黑洞形象(见图一)，和想象中的相差无几。

图一：电影星际穿越当中的黑洞，周围的亮环是由气体构成的吸积盘
从广义相对论推知而来的黑洞，就存在于宇宙深处，这一点在21世纪的今天或已无可置疑。
黑洞确凿地存在于无数观测数据之中，但我们并不知道它在现实中的真实模样。
如今，人类终于要为黑洞拍下第一张真正的照片了。
就在今年的4月5日到14日之间，来自全球30多个研究所的科学家们将开展一项雄心勃勃的庞大观测计划，利用分布于全球不同地区的8个射电望远镜阵列组成一个虚拟望远镜网络，人类或将第一次看到黑洞的视界面。这个虚拟的望远镜网络被称为“视界面望远镜”（EventHorizon Telescope， EHT），其有效口径尺寸将达到地球直径大小。
人类在2015年第一次听到了两个黑洞相互绕转合并所产生的引力波之声，如今科学家们又在为亲眼目睹黑洞真容而努力了。
不过，因为视界面望远镜要处理的数据量巨大，为黑洞“洗照片”的耗时恐怕有些漫长，黑洞的面貌究竟是否真如作家、艺术家或电影导演所呈现的那般，我们要到2018年才能知道了。
无论我们最终得到的黑洞图像是什么样子——是像电影画面一般壮观恢弘，或者只有几个模糊的像素点——视界面望远镜都意义非凡，这是我们在黑洞观测史上迈出的重要一步。观测结果不仅仅是一张照片那么简单，它一方面呼应着爱因斯坦的广义相对论，一方面也将帮助我们回答星系中的壮观喷流是如何产生并影响星系演化的。
我们将成为有史以来第一批“看见”黑洞的人类，真是好运气。
一、无图无真相，科学家怎么知道黑洞在那里？
尽管“黑洞”（black hole）一词在1968年才由美国天体物理学家约翰·惠勒提出来，但早在1783年，英国地理学家约翰·米歇尔（John Michell）便已经意识到：一个致密天体的密度可以大到连光都无法逃逸。这也是普通人在今天对于黑洞的最基本认识：吸入所有一切，连光都逃不出来。
既然想一睹黑洞“芳容”，我们对这个遥远天体的认识就得再多些。黑洞的几乎所有质量都集中在最中心的“奇点”处，“奇点”在其周围形成一个强大的引力场，在一定范围之内，连光线都无法逃脱。光线不能逃脱的临界半径被称为“视界面”——顾名思义就是视线所能到达的界面。
你大概感到好奇：登山家们勇攀高峰的原因是“山就在那里”，可是，既然天文学家们根本看不到黑洞，他们是怎么确定“黑洞就在那里”的呢？黑洞自身不发光，难以直接探测，大大小小的望远镜对于直接观测遥远黑洞力不能逮。科学家们便只能够“曲线救国”，采用一些间接方式来探测黑洞——比如观察吸积盘和喷流。
在某些时候，恒星量级（从3个太阳质量到100个太阳质量大小）的黑洞会存在于一个恒星周围，将恒星的气体撕扯到它自己身边，产生一个围绕黑洞旋转的气体盘，即吸积盘。
当吸积气体过多，一部分气体在掉入黑洞视界面之前，在磁场的作用下被沿转动方向抛射出去，形成喷流。
吸积盘和喷流两种现象（见图二）都因气体摩擦而产生了明亮的光与大量辐射，所以很容易被科学家探测到，黑洞的藏身之处也就暴露了。

图二：恒星级黑洞系统示意图
理论很丰满，现实很骨感。
以我们的银河系为例，根据理论推算，银河系中应该存在着上千万个恒星量级的黑洞，可到目前为止，我们只确认了20多个黑洞的存在，此外还有4、50个黑洞候选体。
要最终真正确认一个天体是否为黑洞，我们还需要做出更多测量与计算。要探测一个从几十万个太阳质量到几十亿甚至上百亿个太阳质量的超大质量黑洞，挑战就更大了，科学家们为了确认银河系中心黑洞SgrA*的存在，着实费了不少力气。
二、望向银河中心黑洞的视界面，犹如在地球上看月球上的橙子
发现黑洞已如此不易，给它拍照岂不是更难？
从17世纪初人类发明望远镜至今，天文望远镜的口径已变得越来越大，从最早的2.5厘米口径，到目前最大的10米口径光学望远镜，还有我国贵州的500米口径射电望远镜，下一代更大口径的望远镜也正在计划或建设当中，这些望远镜无一不凝结了人类的智慧，甚至代表了人类社会的最高科技水平。
然而，要想观测遥远黑洞，依靠目前任何单个望远镜都还远远不够。
因此，在过去10多年时间里，麻省理工学院（MIT）的科学家们联合了其它研究机构的科研人员，开展了激动人心的“视界面望远镜”项目，全球多地的8个亚毫米射电望远镜将同时对黑洞展开观测（见图三）。

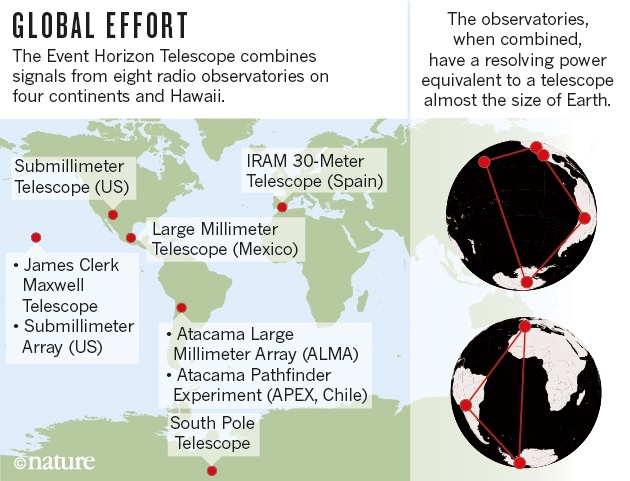

图三：望远镜在全球分布示意图，红点代表望远镜所在地
这八兄弟北至西班牙，南至南极，它们将向选定的目标撒出一条大网，捞回海量数据，为我们勾勒出黑洞的模样。
这些望远镜分别是：
（1）南极望远镜（South Pole Telescope）
（2）位于智利的阿塔卡马大型毫米波阵(Atacama LargeMillimeter Array，ALMA）
（3）位于智利的阿塔卡马探路者实验望远镜（Atacama Pathfinder Experiment）
（4） 墨西哥的大型毫米波望远镜（Large Millimeter Telescope）
（5） 位于美国亚利桑那州的Submillimeter Telescope
（6） 位于夏威夷的麦克斯韦望远镜（James ClerkMaxwell Telescope，JCMT）
（7）位于夏威夷的亚毫米波望远镜（Submillimeter Array）
（8）位于西班牙的毫米波射电天文所的30米毫米波望远镜。
它们多数都是单一望远镜，比如夏威夷的JCMT和南极望远镜；也有望远镜阵列，比如ALMA望远镜是由70多个小望远镜构成。
视界面望远镜此次观测目标主要有两个，一是银河系中心黑洞Sgr A*，二是位于星系M87中的黑洞。之所以选定这两个黑洞作为观测目标，是因为它们的视界面在地球上看起来是最大的。其它黑洞因为距离地球更远或质量大小有限，观测的难度更大。
Sgr A*黑洞的质量大约相当于400万个太阳，所对应的视界面尺寸约为2400万公里，相当于17个太阳的大小。

哇，超大！！然而……地球与Sgr A*相距2万5千光年（约24亿亿公里）之遥，这就意味着，它巨大的视界面在我们看来，大概只有针尖那么小，就像我们站在地球上去观看一枚放在月球表面的橙子。

M87中心黑洞的质量达到了60亿个太阳质量，尽管与地球的距离要比Sgr A*与地球之间的距离更远，但因质量庞大，所以它的视界面对我们而言，可能跟Sgr A*大小差不多，甚至还要稍微大那么一点儿。

三、8个望远镜同时看到2个黑洞，每年只有10天窗口期
要想看清楚两个黑洞视界面的细节，视界面望远镜的空间分辨率要达到足够高才行。
要多高呢？比哈勃望远镜的分辨率高出1000倍以上。
科学家们之前可以利用单个望远镜实现黑洞周围恒星位置的测量，但是，相较于恒星与黑洞之间的距离尺度（1万亿公里），视界面的尺度太微小了（至少小10万分之一倍），因此利用单个镜面很难完成。
这时候，为了增强空间分辨率，我们就需要使用“干涉”技术了，即利用多个位于不同地方的望远镜在同一时间进行联合观测，最后将数据进行相关性分析之后合并，这一技术在射电波段已相当成熟。
在这种情况下，望远镜的分辨率取决于望远镜之间的距离，而非单个望远镜口径的大小，所以，视界面望远镜的分辨率相当于一部口径为地球直径大小的射电望远镜的分辨率。
在此视界面望远镜进行观测之前，天文学家们已经利用其中部分毫米望远镜对Sgr A*和M87星系中心黑洞进行了联合观测，并得到了一些令人兴奋的结果：尽管没能看清黑洞视界面，但已探测到了黑洞中心区域的辐射。

为了增加空间分辨率，以看清更为细小的区域，科学家们在此次进行观测的望远镜阵列里增加了位于智利和南极的望远镜。要保证所有8个望远镜都能看到这两个黑洞，从而达到最高的灵敏度和最大的空间分辨率，留给科学家们的观测窗口期非常短暂，每年只有大约10天时间（对于2017年来说，是在4月5日到4月14日之间）。
在所有参与观测的望远镜当中，坐落于智利、耗资140亿美金的ALMA毫米望远镜（见图四）是最为重要的一个，因为其灵敏度是目前单阵列当中最高的，但它的观测时间也是最为宝贵的。限于ALMA望远镜满满的排班表上一系列拥挤的观测计划，此次黑洞视界面的观测目前只计划进行4-5天，其中两个晚上讲对银河系中心黑洞Sgr A*进行观测，剩下的时间将会对星系M87黑洞展开观测。

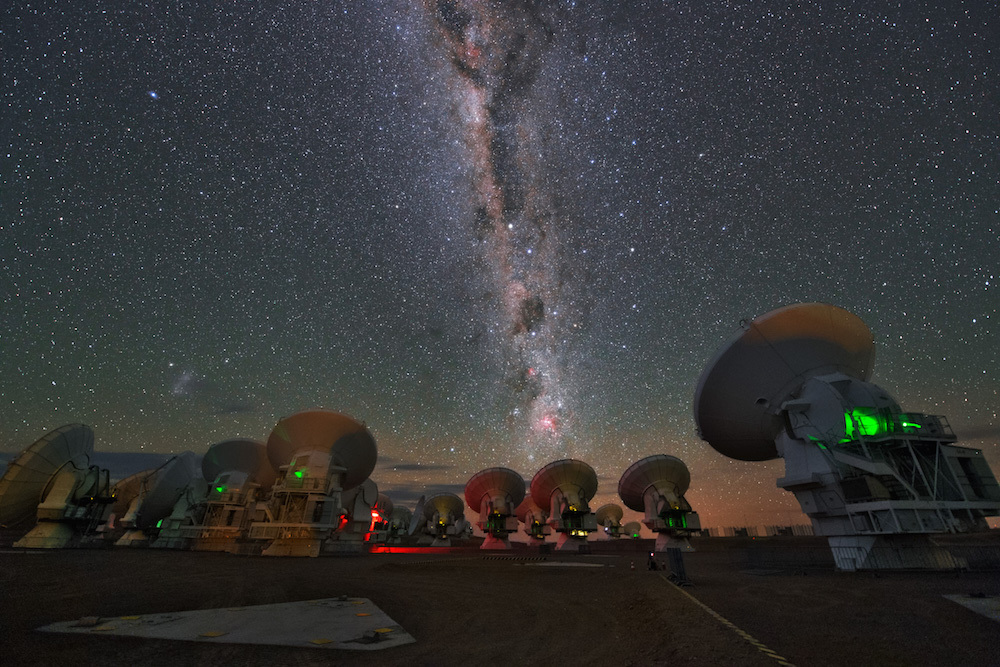

图四：位于智利的阿塔卡马大型毫米波阵（ALMA）望远镜
四、除了黑洞“芳容”几何，这一观测还将为我们解答诸多问题
给黑洞拍张照片不容易，“洗照片”更是耗时漫长。射电望远镜不能直接“看到”黑洞，但它们将收集大量关于黑洞的数据信息，用数据向科学家们描述出黑洞的样子。
对于之前的干涉仪来说，因为不同望远镜之间的距离不会太远，不同位置的观测数据通常可以实时比较、合并而后得到图像，科学家们是有可能实时在屏幕上看到图像的。但对于此次跨越南北半球的视界面望远镜观测，因其所涉及的站点区域非常广阔，所产生的数据量将十分庞大。视界面望远镜每一个晚上所产生数据量可达2 PB (1 PB=1000 TB=1000000 GB)，和欧洲大型质子对撞机一年产生的数据量差不多。考虑到有些区域（比如南极）的数据传输速度相对较慢，所以科学家们在观测时不会对各个站点的数据进行实时相关分析，所以更不可能在屏幕上看到黑洞的实时图像。
在每一个观测中心，科学家们将利用提前校对好的原子钟时间，对每一个电磁波到达的时间进行分别标定和存盘，等到观测结束之后再汇总比较。在观测结束之后，各个站点收集的数据将被汇集到两个数据中心（分别位于美国麻省Haystack天文台和德国波恩的马普射电所）。在那里，大型计算机集群将会对数据时间进行合并与分析，从而产生一个关于黑洞的图像。这一分析所需的时间少则半年，长则一年。
即便是最乐观的情况，我们也要等到2018年初才能“看见”黑洞了。
万事具备，只欠东风。
设备准备就绪之后，剩下一个非常重要的因素，就是天气以及观测时间了。因为大气中的水对这一观测波段的影响极大，要想视界面望远镜顺利观测，需要所有8个望远镜所在地（从夏威夷到智利，从墨西哥到南极）的天气情况都非常好。
目前这些望远镜所在之处通常都是位于海拔较高，另外降雨量也是极少，所以全部晴天的概率其实非常高。
当所有数据被合并，最终得到图像时，包括我在内的天文学家们，希望看到这样一副图像：一个黑色的圆盘，被一个非常靠近黑洞视界面、很亮的光子圆环所围绕；因为黑洞转动的多普勒效应，光子圆环一侧较亮，另外一侧较暗（见图五）。

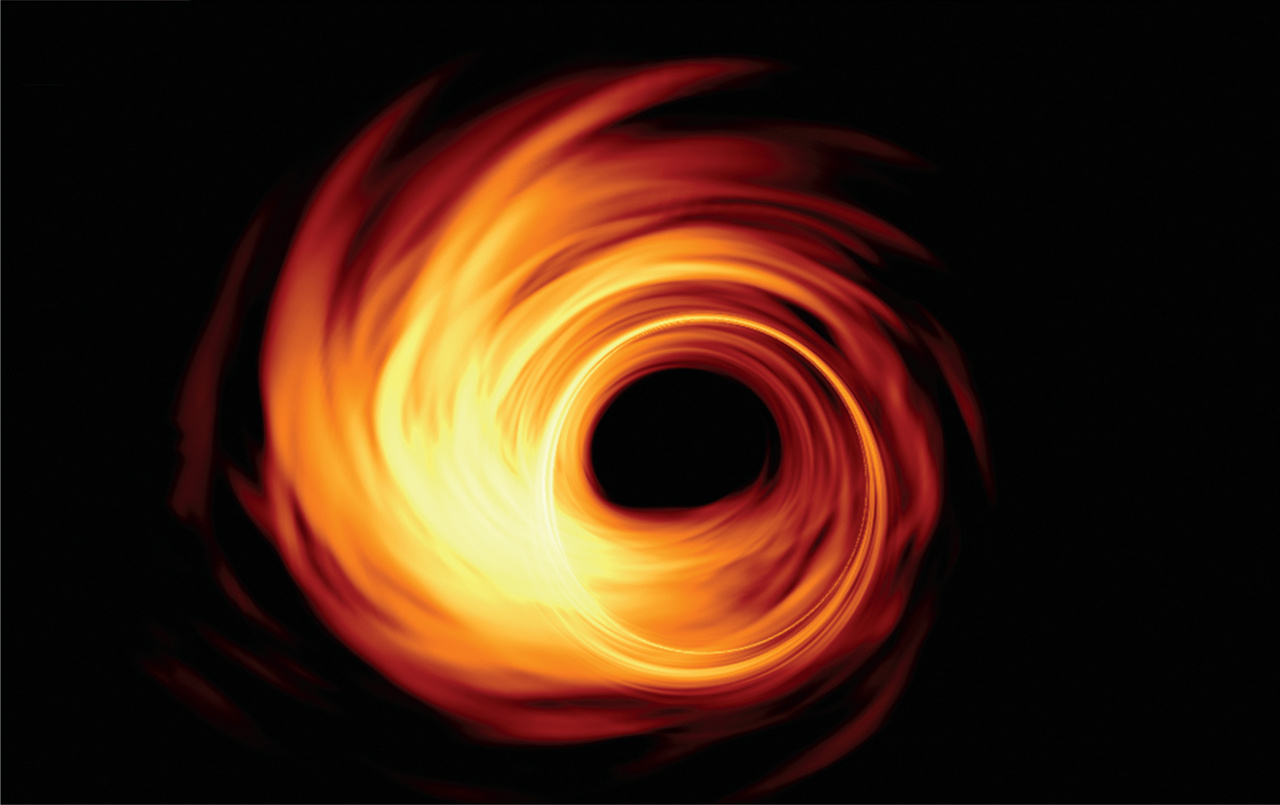

图五：视界面望远镜可能得到的计算机模拟黑洞图像，因为黑洞的转动效应，黑洞左侧较亮

视界面望远镜的观测对于科学研究有着非常重大的意义。
天文学家们希望能够通过这一观测结果，对爱因斯坦的广义相对论做出最为严格的限制。与此同时，黑洞图像将帮助我们回答星系中的壮观喷流是如何产生并影响星系演化的。
当然，这是科学家心中的理想图景，实际得到的黑洞图像可能要差很多。但无论最终的图像如何，即便是只能够看到几个像素，此次视界面望远镜的观测也将是人类黑洞观测史上的重要一步。
我们是何其幸运，将成为这宇宙中第一批亲眼看到黑洞的碳基生物。
#########################
对于有些问题做一番回答：有朋友问有无中国的望远镜参与其中观测。简单回答是没有。中国尽管拥有众多的射电望远镜，但是这次所使用到的望远镜是在毫米波段（或者说太赫兹波段，具体的观测波长为1.3mm），中国目前仅有的亚毫米望远镜有两个，一个是在德令哈，另外一个是在羊八井。如果要进行联网的VLBI观测，其实还需要对终端设备进行升级改造，从而达到观测要求，估计花费也不少，估计也是没有加入其中的一个原因。从间接的方面来说，中国是有贡献的，因为其中的一个望远镜JCMT目前是归属于东亚天文台的，而国台为东亚天文台成员之一，所以从这个意义上，中国是间接地做出了一些贡献。

出品：科普中国
制作：黑洞来客团队 苟利军@Flyingspace  黄月
监制：中国科学院计算机网络信息中心
