“神奇材料”石墨烯 可广泛应用在新型芯片中

伤我心太深

来源：腾讯科技　　
　　据国外媒体10月12日报道，大多数铅笔芯都是由石墨做成，因此人们对于石墨并不陌生。但从石墨中提取的物质—石墨烯，却始终有着神秘的一面。英国大臣乔治—奥斯本(George Osborne)近日投资5000万英镑来对石墨烯进行探索研究，从而发现了一种特殊的石墨烯物质，即密封在氮化硼内的石墨烯。它虽薄且轻，但却有着强大的承载力，甚至能够承载一头大象的重量，除此之外还具有很高的导电性。

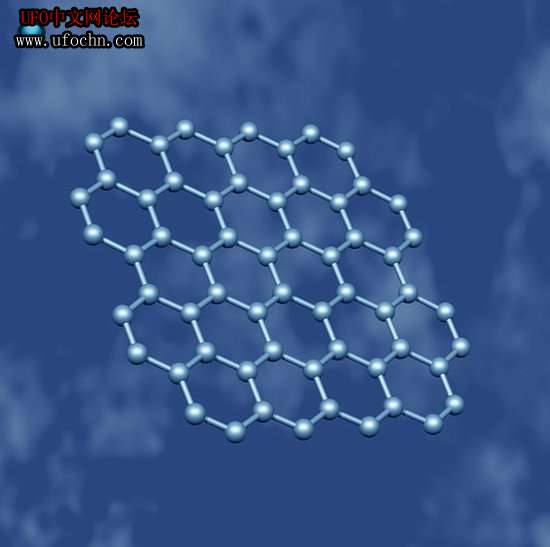

该石墨烯物质具有高导电性，可应用于未来的新型晶体管中

　　据了解，这种超薄石墨烯物质具有很高的导电性能，其中在具有柔韧性能的屏幕、如壁纸一样薄厚的瞬态抑制二极管(TVs)，及超快网络连接的研究上都具有广泛的应用。而近日，研究小组将这种特殊石墨烯物质应用于研发超轻且高功率的电脑上。研究小组负责人尼德—保诺玛恩科(Leonid Ponomarenko)博士表示，如果在芯片中应用该石墨烯物质，那么就会实现芯片内部的高效导电。最为重要的是，在导电的过程中不会对周围的环境产生干扰，具有一定的稳定性。但在此研究以前，由于石墨烯具有很大的不稳定性，因此无法成功完成导电工作，科学家也因此曾称石墨烯为石墨烯电子产品的一朵“黑云”。与此同时，这种特殊石墨烯的多层结构特性可以帮助它们不受周围环境的负面干扰，从而可以控制曾经并不稳定的导电性能。

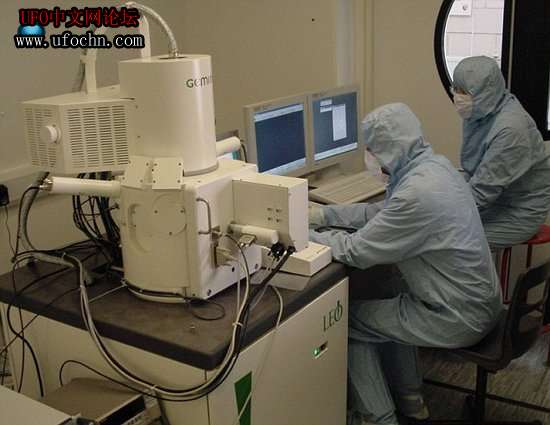

研究小组正在用电子束从石墨中提取石墨烯

　　研究小组还预测，他们在未来的几个月内，有很大可能会利用这种石墨烯来开发一种新型的晶体管。除此之外，这种石墨烯物质还具有很大的开发潜能。由于它具有很高的导电性能且较薄，因此完全可以按照逐层堆放的方式被应用在“3D”芯片的制作中，这样硅芯片在未来就完全有可能被替换。同时，“3D”芯片中的石墨烯，也足够可以说明被密封在氮化硼内部的石墨烯完全可以自主工作，对周围环境不造成任何干扰。对此，盖姆教授表示，氮化硼的密封为日后石墨烯电子产品的研究提供了一个很好的发挥平台，因为它可以帮助解决石墨烯的稳定性等性能方面的相关问题。
　　据研究小组表示，虽然目前他们做的石墨烯试验规模较小，但仅仅用了数月就成功研制出了密封的石墨烯晶体管，这对于他们来说是个很大的鼓舞，而且从该试验也很好的看出了石墨烯在未来的广泛应用及巨大的潜在发展空间。相信石墨烯在未来定会成为芯片开发的首选。
