比世界最高建筑还要高

　　据国外媒体12月19日报道，KM3NeT中微子望远镜，将成为人类史上第二大建筑。

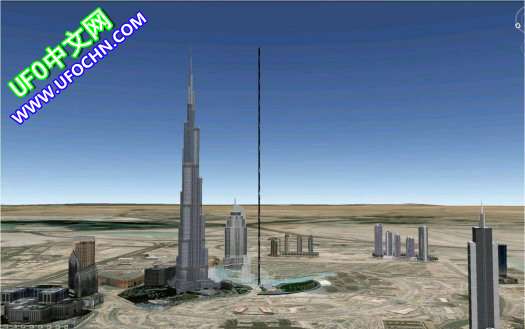

　　KM3NeT中微子望远镜塔将比位于阿联酋迪拜的哈里发塔还要高，哈里发塔高2723英尺，是世界最高的建筑物。它将被固定到海底来保存光电倍增模块组，这个模块组用来捕捉象征着与宇宙中微子交互作用的闪光。

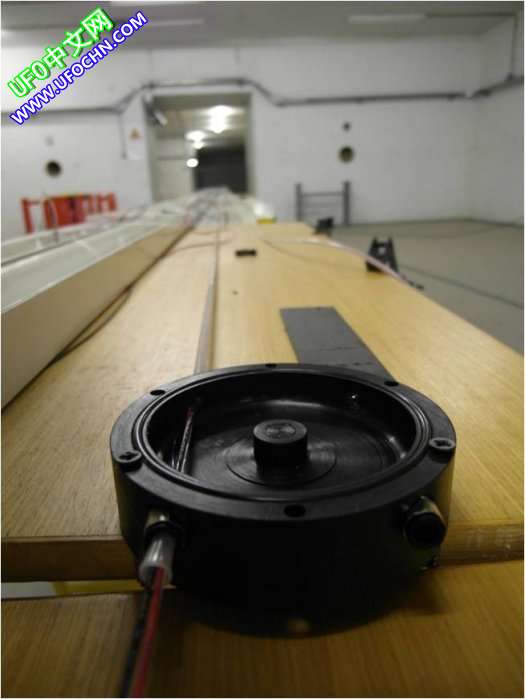

KM3NeT中微子望远镜电缆

　　检测器模块将通过压力补偿垂直光电主干电缆连接，电缆已经突破了每个模块级。

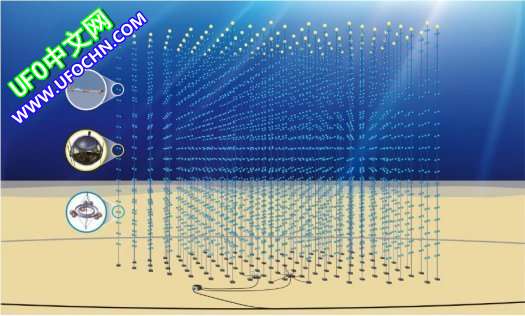

KM3NeT中微子望远镜示意图

　　如果单从KM3NeT的建筑外形来说，它将排在中国长城之后成为历史上世界第二大人造建筑。

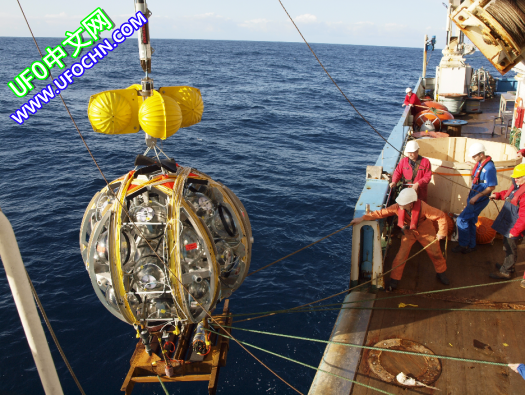

KM3NeT光学模块部署

　　这些光学模块组将以紧密结构部署，一旦到达位置就将完全展开。

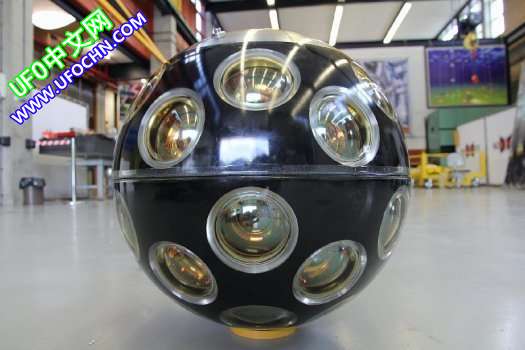

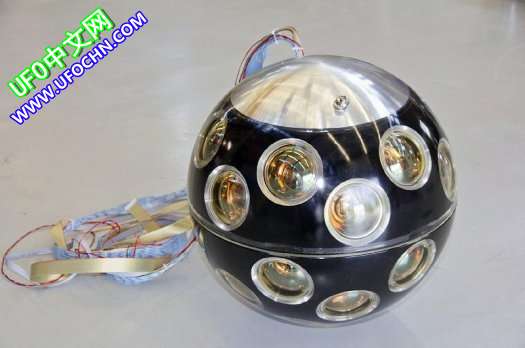

KM3NeT数字光学模块

　　数字光学模块在KM3NeT中微子望远镜的中心，它是独一无二的传感器模块，在17英寸的玻璃球体中包包含31个3英寸光电倍增管。在每个光电倍增管的前面都被一个光集线器圈包围，这样增加了光线收集的范围。数字光学模块也含有标准传感器、声学压电传感器、一个罗盘、翘起的仪表和一个信标。信标包含有少量指向上方的发光二极管，它通过自触发电子电路激发。

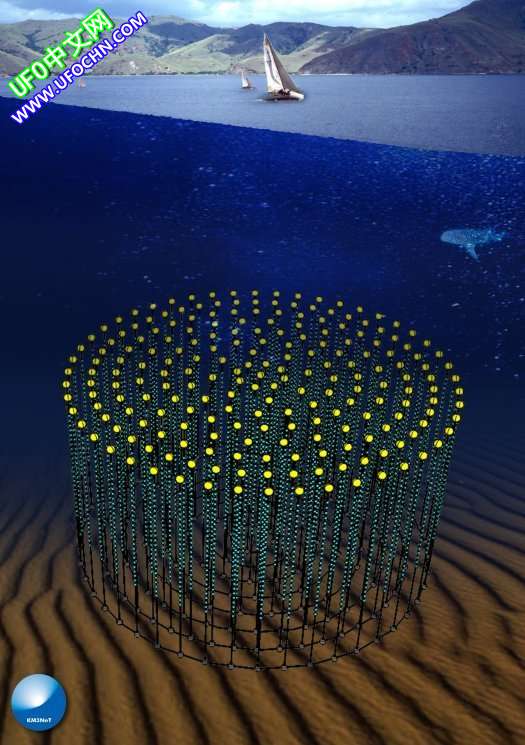

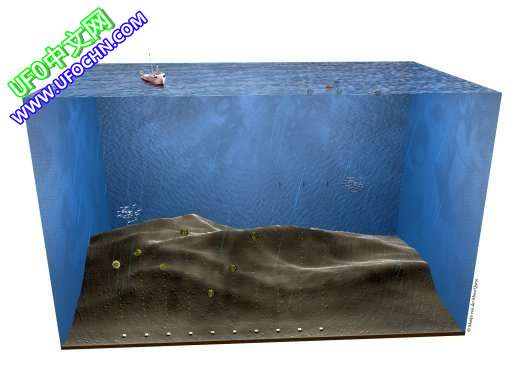

KM3NeT的艺术概念

　　一个可能的KM3NeT中微子望远镜检测器网络外形。

带有线缆的光学模块球体

　　所有的光学模块将通过一个从海滨连接到接线箱的单程电缆接收信号。电流通过一个海底有线网络分散，这个网络通过二级分线盒连接单独的探测单位。在探测单位内部，电流通过主干电缆分散到光学模块。

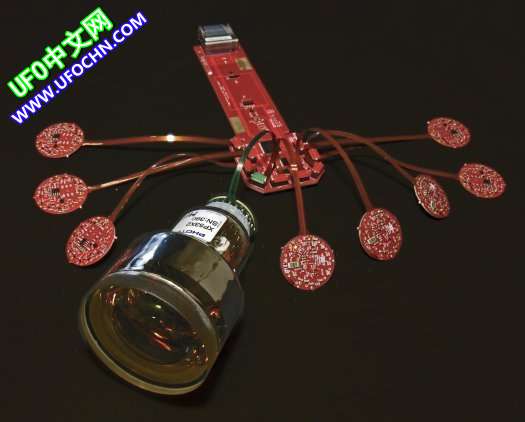

带有连接器的光电倍增管

　　所有的光学模块将通过一个从海滨连接到接线箱的单程电缆接收信号。电流通过一个海底有线网络分散，这个网络通过二级分线盒连接单独的探测单位。在探测单位内部，电流通过主干电缆分散到光学模块。

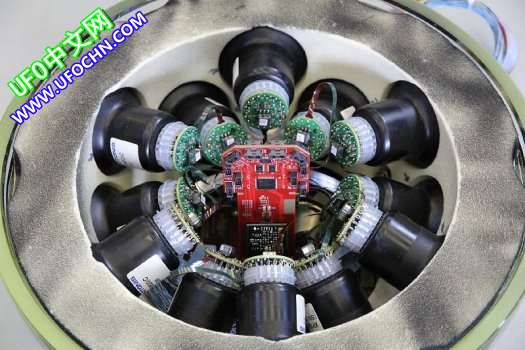

数字光学模块内部

　　数字光学模块充满敏感的电子设备。每一个光电倍增管(黑色节点看起来就像是电影胶卷)能够探测到一个光子。

部署练习

　　作为KM3NeT中微子望远镜的计划步骤，操作人员已经能熟练的展开假的探测模块。持有模块的塔器将被固定到大约9800英尺到16000英尺深度的海底。
